当前位置:首页 > 产品中心 > 低组装滑块 > EGH/EGW-CA/SA-30
产品中心
EGH/EGW-CA/SA-30

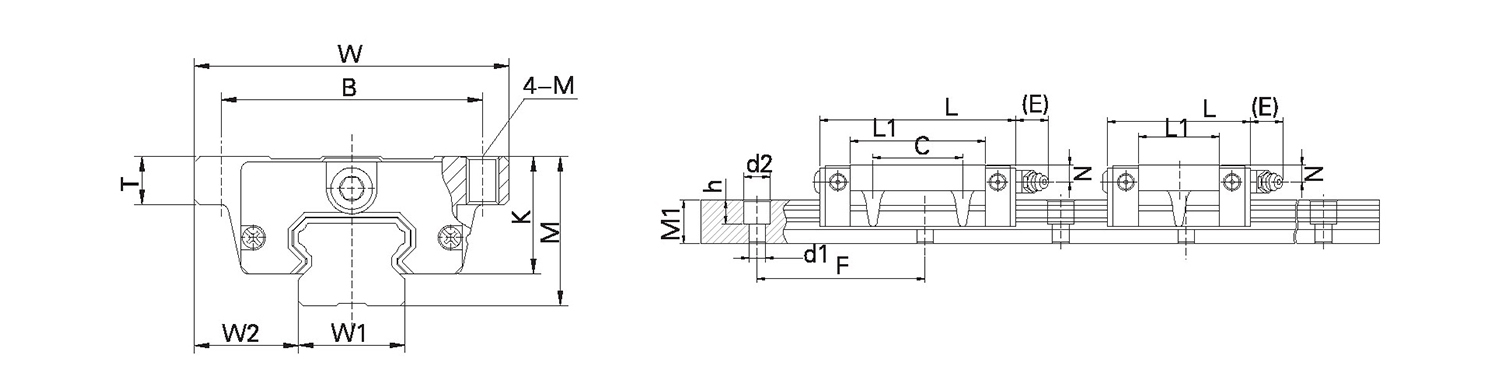

· EGW-CA/SA-30

型号 组件尺寸(mm) 滑块尺寸(mm) 导轨尺寸(mm) 油嘴规格 基本额定负荷 重量
M W L B C M L1 T K N E W1 W2 M1 F di×d2×h C(kN) C0(kN)

滑块
kg

导轨
kg/m
EGW-15CA 24 52 56.8 41 56 M5 39.8 7.2 19.7 5.5 5.5 15 18.5 12.5 60 (3.5×6×4.5)
4.5×7.5×5.3
G-M4 7.83 16.19 0.21 1.25
EGW-15SA 24 52 40.1 41 - M5 23.1 7.2 19.7 5.5 5.5 15 18.5 12.5 60 (3.5×6×4.5)
4.5×7.5×5.3
G-M4 5.35 9.4 0.12 1.25
EGW-20CA 28 59 70.1 49 32 M6 48.1 9 22.3 6 12 20 19.5 15.5 60 6×9.5×8.5 G-M6 10.31 21.13 0.32 2.08
EGW-20SA 28 59 51 49 - M6 29 9 22.3 6 12 20 19.5 15.5 60 6×9.5×8.5 G-M6 7.23 12.74 0.19 2.08
EGW-25CA 33 73 83 60 35 M8 59 11 26.8 8 12 23 25 18 60 7×11×9 G-M6 16.27 32.4 0.59 2.67
EGW-25SA 33 73 59.5 60 - M8 35.5 11 26.8 8 12 23 25 18 60 7×11×9 G-M6 11.4 19.5 0.35 2.67
EGW-30CA 42 90 98.1 72 40 M10 70.1 11 32 8 12 28 31 23 80 7×11×9
(9×14×12)
G-M6 23.7 47.46 1.04 4.35
EGW-30SA 42 90 69.5 72 - M10 41.5 11 32 8 12 28 31 23 80 7×11×9
(9×14×12)
G-M6 16.42 28.1 0.62 4.35
EGW-35CA 48 100 108 82 50 M10 78 14 37 8.5 12 34 33 27.5 80 9×14×12 G-M6 33.35 64.84 1.42 6.14
EGW-35SA 48 100 75 82 - M10 45 14 37 8.5 12 34 33 27.5 80 9×14×12 G-M6 22.6 37.38 0.84 6.14
*导轨安装孔括弧内尺寸需定制

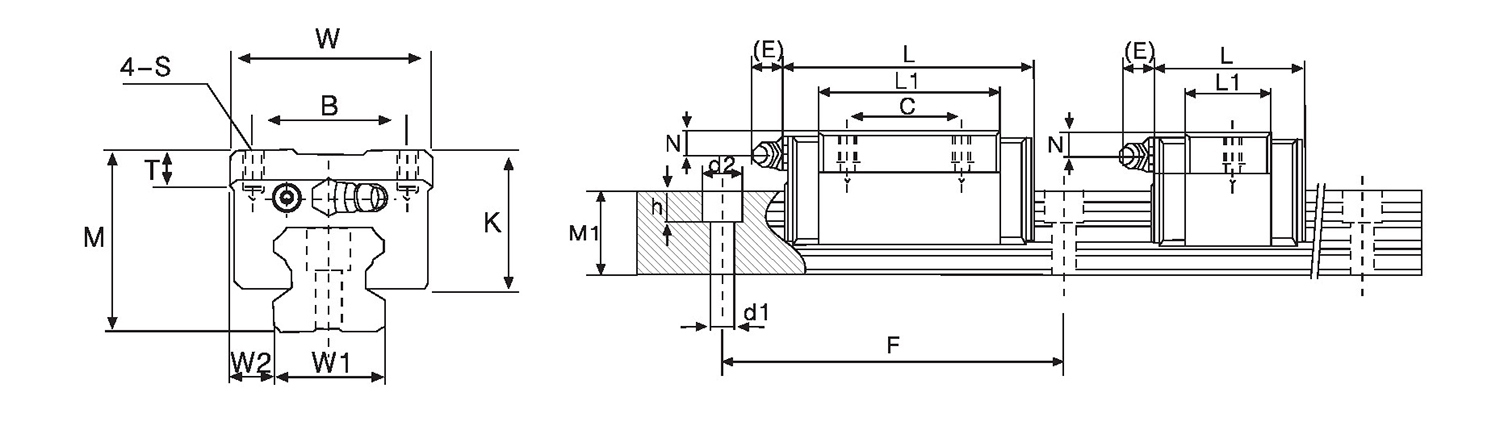

· EGH-30CA/SA

型号 组件尺寸(mm) 滑块尺寸(mm) 导轨尺寸(mm) 油嘴规格 基本额定负荷 重量
M W L B C S L1 T K N E W1 W2 M1 F di×d2×h C(kN) C0(kN)

滑块
kg

导轨
kg/m
EGH-15CA 24 34 56.8 26 26 M4×6 39.8 6 19.7 4.3 5.5 15 9.5 12.5 60 (3.5×6×4.5)
4.5×7.5×5.3
G-M4 7.83 16.19 0.15 1.25
EGH-15SA 24 34 40.1 26 - M4×6 23.1 6 19.7 4.3 5.5 15 9.5 12.5 60 (3.5×6×4.5)
4.5×7.5×5.3
G-M4 5.35 9.4 0.09 1.25
EGH-20CA 28 42 70.1 32 32 M5×7 48.1 8 22.3 5 12 20 11 15.5 60 6×9.5×8.5 G-M6 10.31 21.13 0.24 2.08
EGH-20SA 28 42 51 32 - M5×7 29 8 22.3 5 12 20 11 15.5 60 6×9.5×8.5 G-M6 7.23 12.74 0.15 2.08
EGH-25CA 33 48 83 35 35 M6×9 59 8 26.8 5 12 23 12.5 18 60 7×11×9 G-M6 16.27 32.4 0.41 2.67
EGH-25SA 33 48 59.5 35 - M6×9 35.5 8 26.8 5 12 23 12.5 18 60 7×11×9 G-M6 11.4 19.5 0.25 2.67
EGH-30CA 42 60 98.1 40 40 M8×12 70.1 10 32 7 12 28 16 23 80 7×11×9
(9×14×12)
G-M6 23.7 47.46 0.76 4.35
EGH-30SA 42 60 69.5 40 - M8×12 41.5 10 32 7 12 28 16 23 80 7×11×9
(9×14×12)
G-M6 16.42 28.1 0.45 4.35
EGH-35CA 48 70 108 50 50 M8×12 78 12 37 8 12 34 18 27.5 80 9×14×12 G-M6 33.35 64.84 1.13 6.14
EGH-35SA 48 70 75 50 - M8×12 45 12 37 8 12 34 18 27.5 80 9×14×12 G-M6 22.6 37.38 0.66 6.14
*导轨安装孔括弧内尺寸需定制
